샤오미 키보드를 구입한게 2017.4.12일 이후 키접점불량으로 2017.08.25교환받아와서 이후 9월부터 사용해 2018.07.08정도에 같은 불량발생. 이건 AS받는다고 될 문제도 아닌거 같고 팔면 내 불량을 다른 사람에게 전가시키는 기분이 들어서 별로다.(AS 해줄지도 모르겠음)
새로 구입하자니 멀정한 키보드가 없는것도 아니라서 구입하기 그렇고 백수다보니 시간이 없는것도 아니라서 스위치만 교체하기로 마음먹고 찾아보니 다양하게 많이 있다.
체리 제품은 스위치 단위로는 비싼 면이 있고 (체리사 완제품 키보드 소매가가 10만원인데 스위치 가격이 비슷하면 구매욕이 사라질수밖에) TTC 스위치를 다시 산다는건 왠지 바보같은 짓같아서 아예 제외하고
스위치 단위로 살 수 있는게 오테뮤(Otemu) 아니면 카일(Kailh)정도로 좁혀졌다. (중국에선 좀더 다양하게 구입 가능하며 이런 스위치를 몇개 회사만 생산하는게 아니기때문에 세계로 시야를 넓히면 너무 많지만 양산품용 부품 수입도 아니고 소량은 가격이 저렴하지도 않다. 물론 품질은 장담 하기 어렵다.)

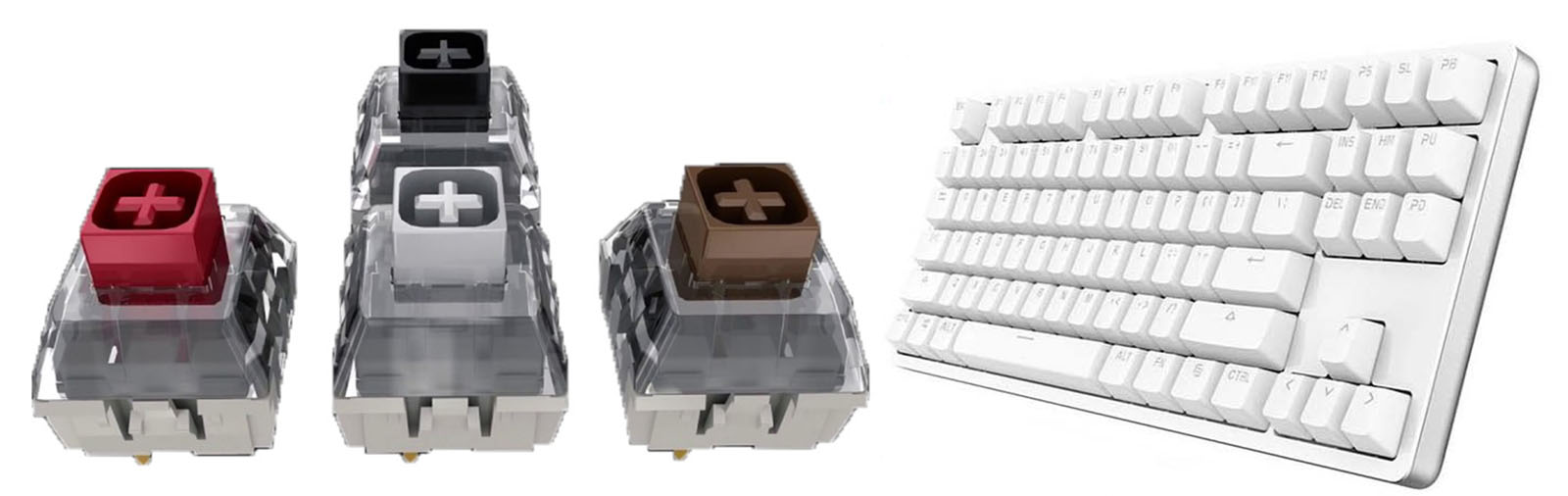

축의 생김세가 박스타입인것은 먼지가 좀 덜 들어갈거 같아서 카일 박스 적축을 주문해야 했으나 주문 실수로 백축 주문 및 수령 완료(박스를 열어본후 주문을 잘못했다는걸 알았음) 반품하고 적축을 다시 받아도 되지만 백축이나 적축이나 클릭음과 느낌이 나게 하는 스프링 유무정도 차이라서 귀찮지만 해당 스프링을 모두 제거하니 아무런 차이가 없다. 약간의 시간 투자만 차이가 있을뿐
자~ 그럼 스위치 교체 작업 시작..

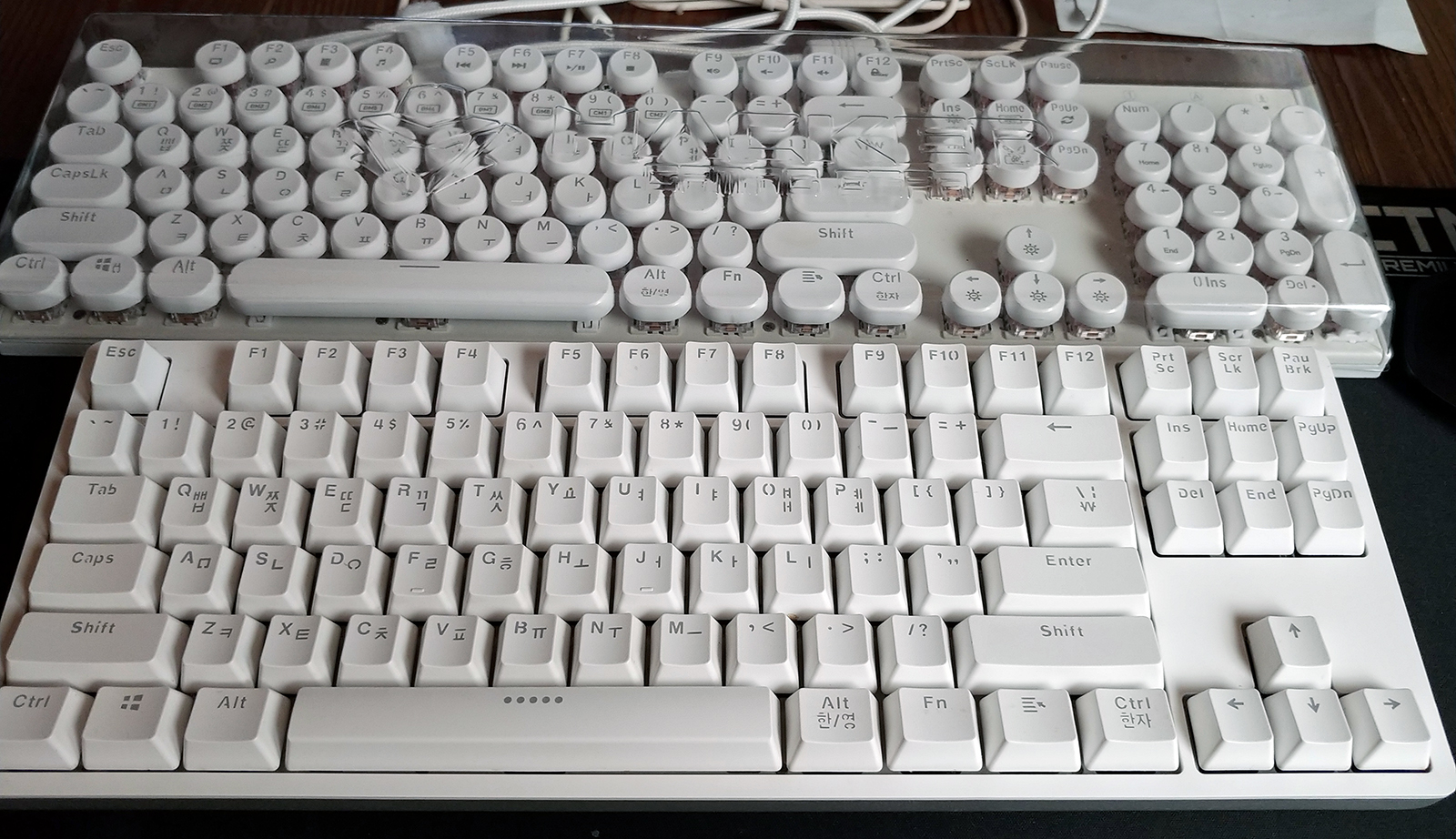

작업 시작전 잠시 사용해야 할 키보드를 꺼내와 꼿아놓고
이 키보드는 그리 사용은 안하지만 짬짬히 사용할 기회가 생긴다는게.. (1년에 하루 이틀 쓰려고 갖고 있는건 이상한짓이니 팔아야겠음)

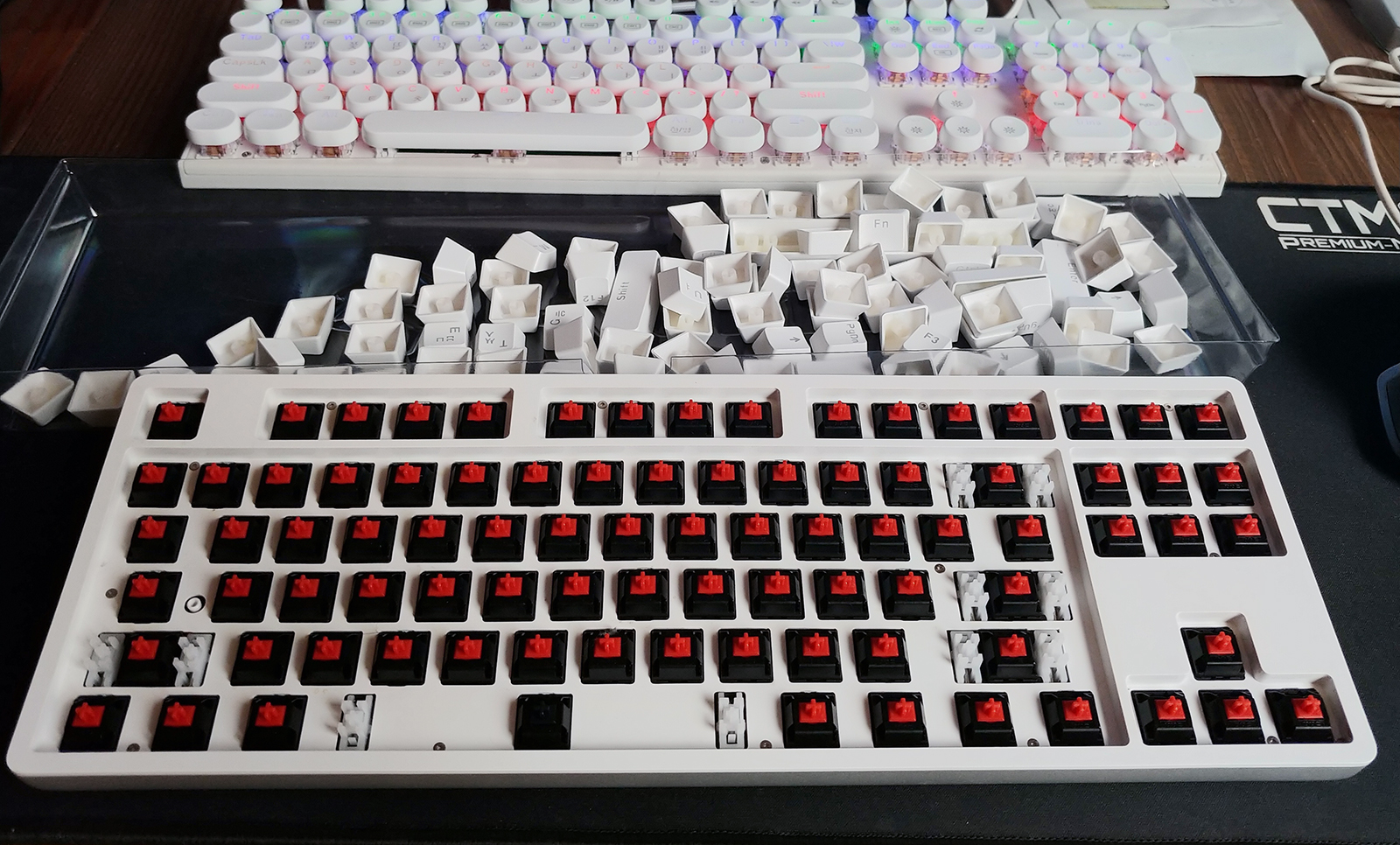

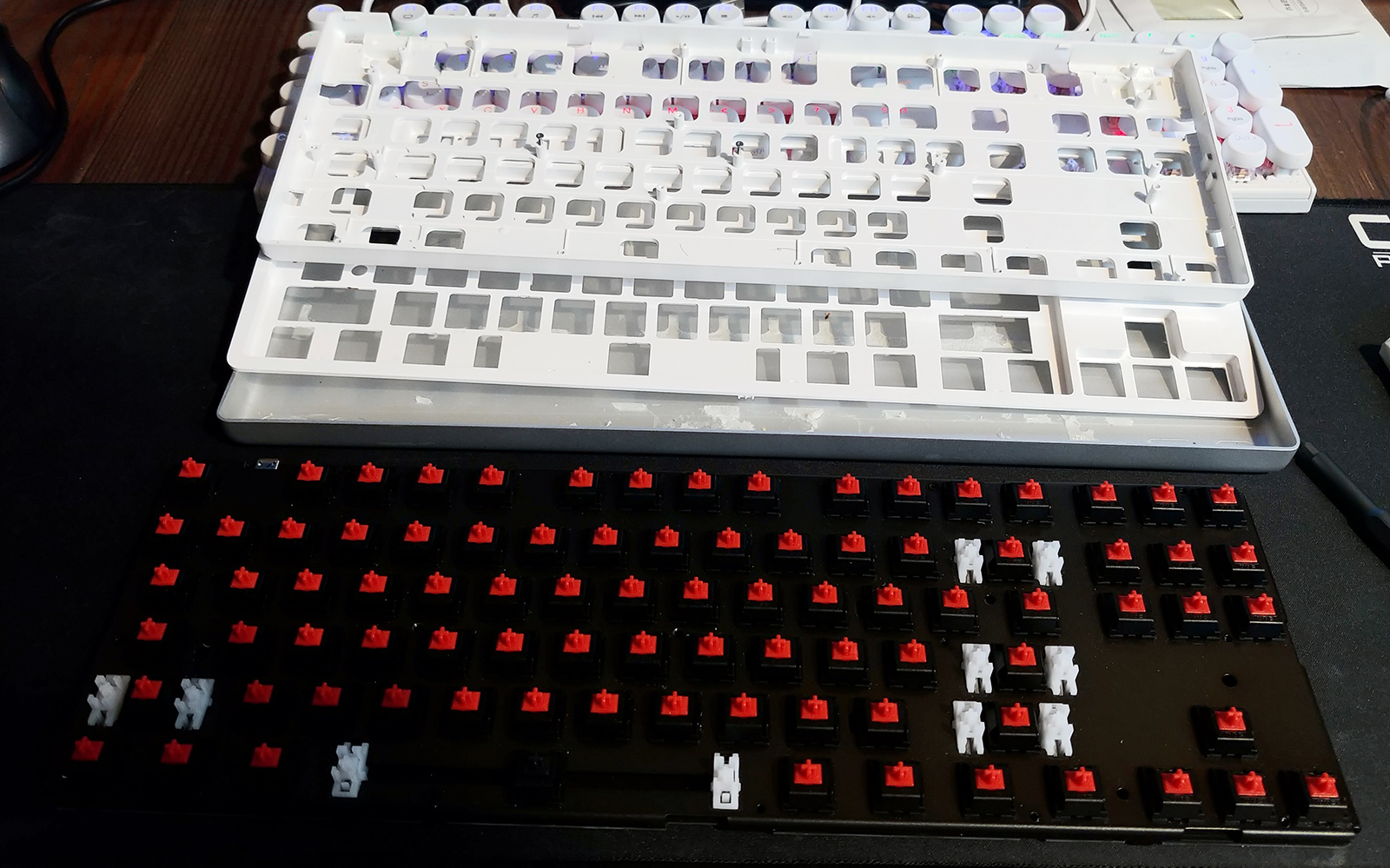

키캡을 모두 빼니 검은 하우징에 붉은 축의 안이쁜 스위치 (이제품이 나올 당시엔 투명이 없었나? 요즘은 투명 하우징도 있던데) 스페이스바는 흑축이란게 특색있지만 흑축과 동일한 카일 스위치는 못 샀기때문에 동일 스위치 사용
스테빌라이저 같은것은 있는 그대로 사용

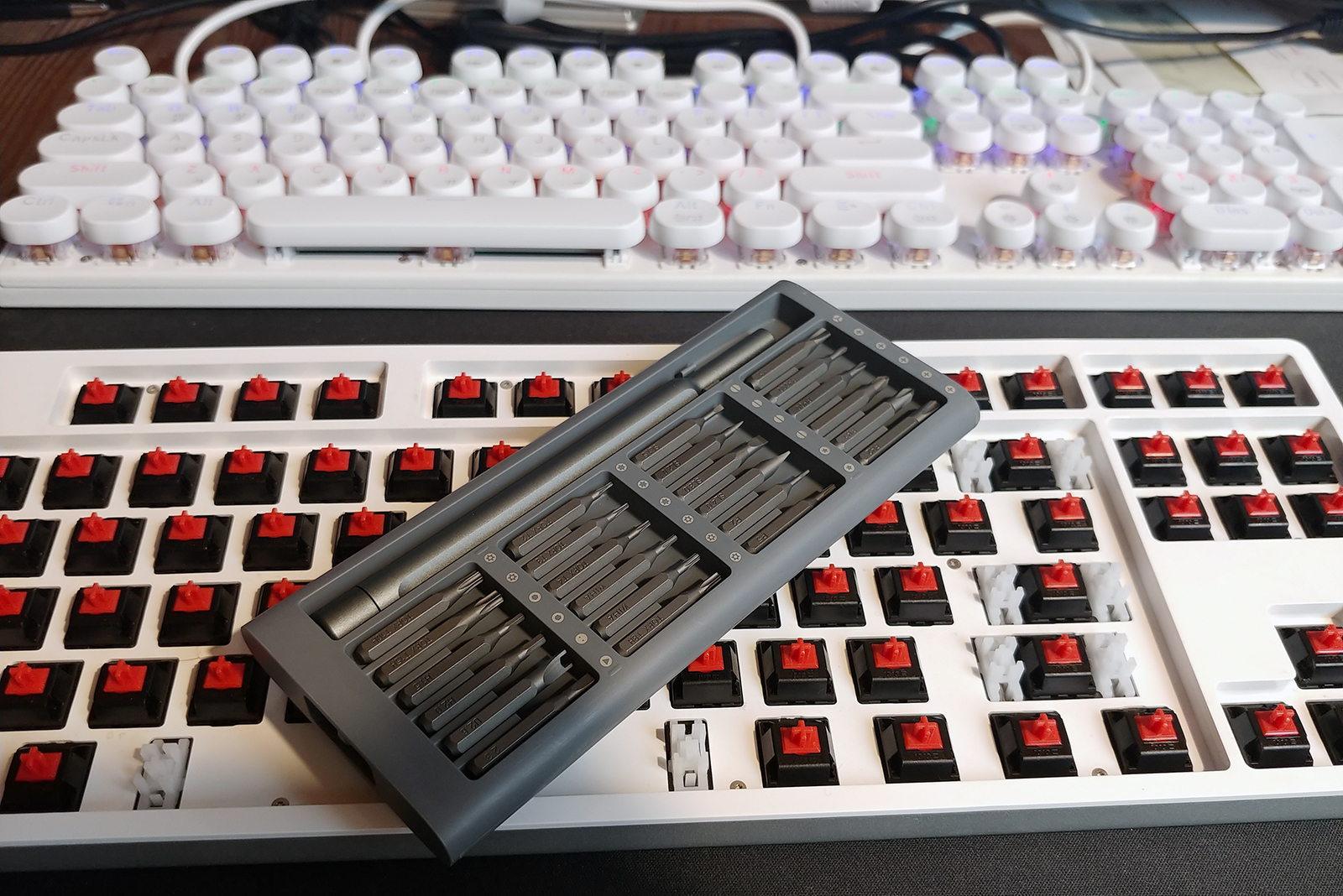

얼마전 구입한 샤오미에서 나온 이화 스크류 드라이버인데 이번에 분해하면서 처음 써봤지만 제품은 쉣이다. (이 드라이버는 조만간 리뷰할 예정이니 지금은 파~스)
으~ 알루미늄 케이스에서 빼내야 하는데 별드라이버 4개 풀면 바로 떨어질줄 알았으나 양면테잎으로 내부를 붙여놔서 떼어내는것만도 시간 엄청 잡아먹고(막 뜯어냈다가 PCB 깨질까봐 살살) 양면테입 깨끗히 닦아내느라 시간 잡아먹고 조립할때 양면테이프를 사용하지 않아서 다음에 뜯을경우 편할거 같지만 초기엔 아무튼 개고생이다. (다 조립해도 덜그덕 거린다거나 통 울림같은거 없던데 왜 양면테잎을 썼지?)

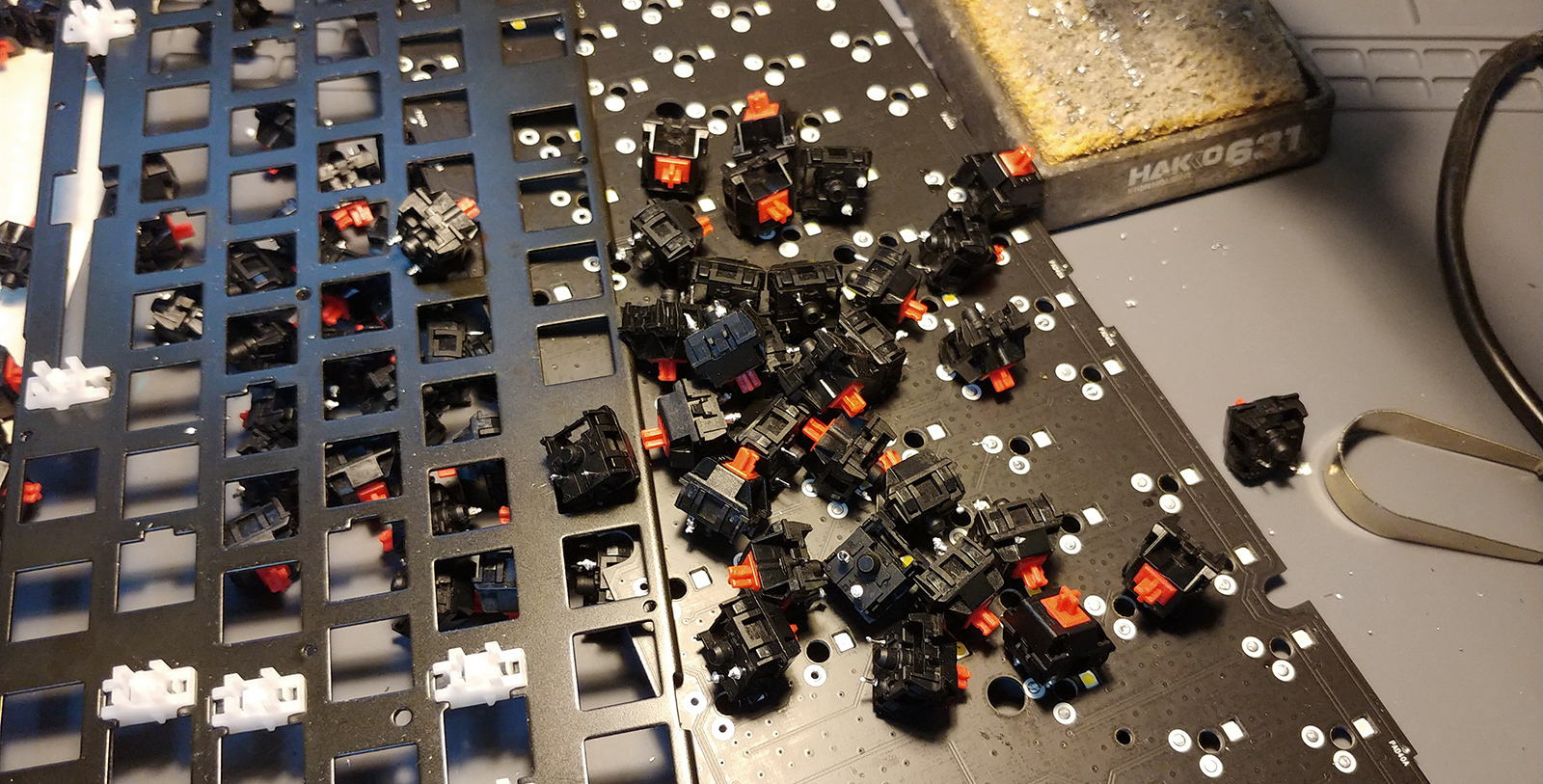

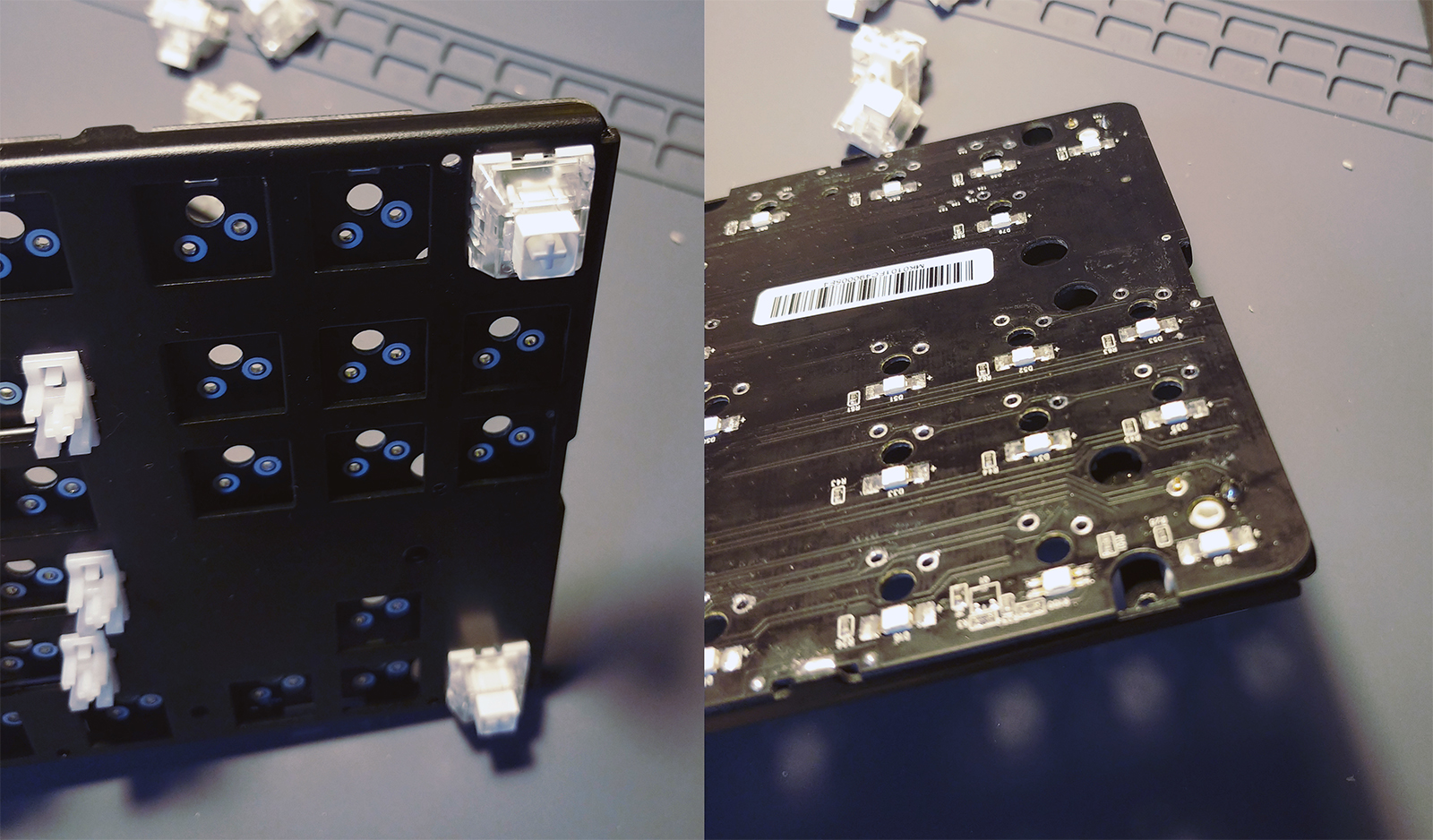

이 스위치는 금속 플레인(백플레인 또는 보강판)에 장착된 후 PCB에 땜되는 구조인데 금속플레인에 걸리는 구조로 되어 있어서 걸쇄부분 양쪽을 눌러야만 뽑아낼수 있다. 이 작업이 지랄같아서 잘 뽑는다고 뽑았지만 스위치를 재사용하긴 어려워 보이니 스위치를 교체하려 한다면 기존 스위치는 포기하는게 좋다. (스위치 불량으로 교체하는것이니 기존 스위치를 꼭 써야 할필요는 없다고 봄)

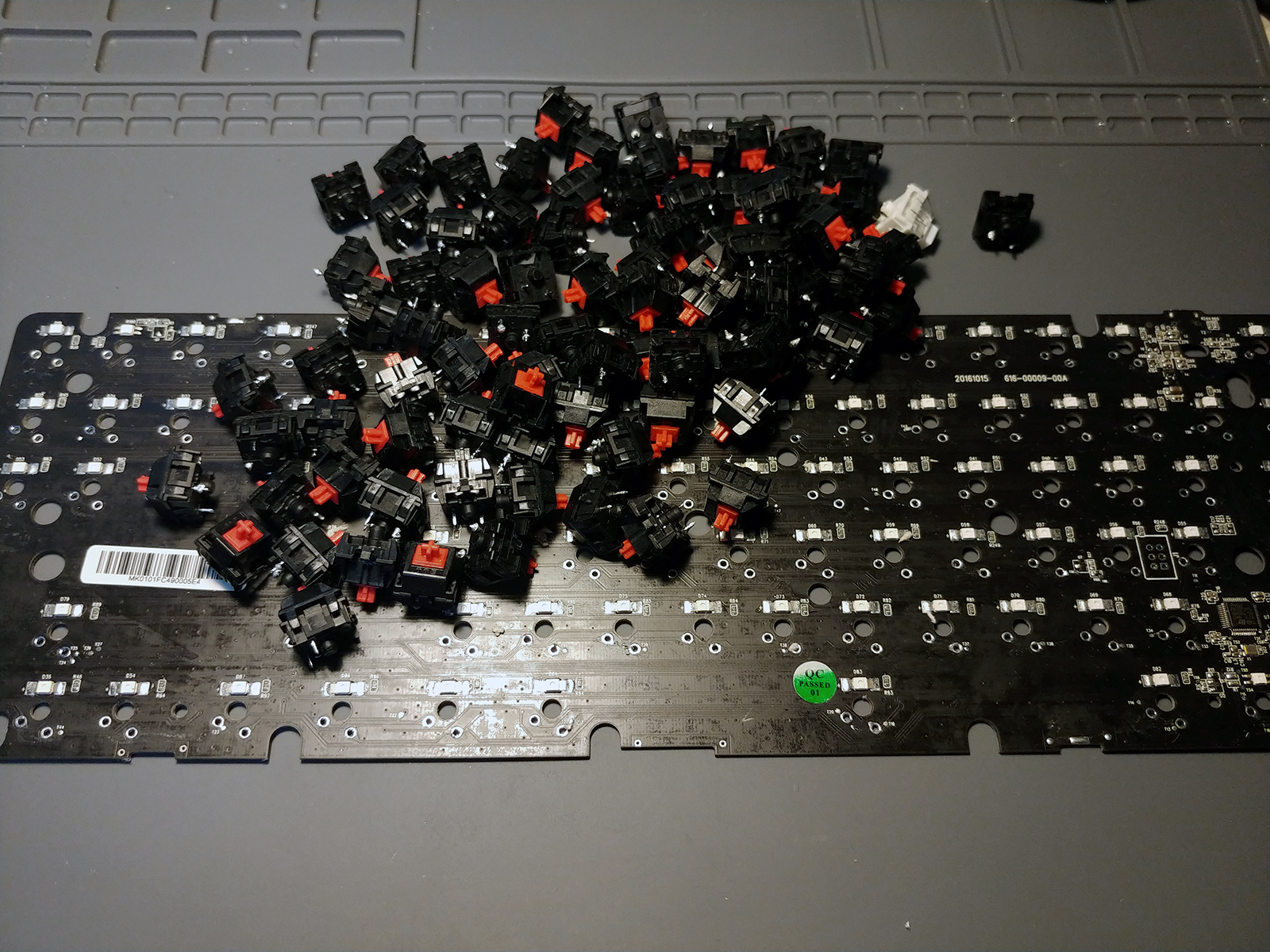

모두 떼어내니 손가락에 통증이.. 젠장 TCE(유기용제)로 플럭스를 깨끗히 닦는것이 좋다. 안닦는다고 제품에 문제생기는것은 아니지만 PCB가 깨끗하면 기분이 좋으니 TCE같이 위험물질 말고 가정에선 에탄올같은것으로 닦으면 된다. (메니큐어 리무버-아세톤-로 닦아도 잘 닦임)

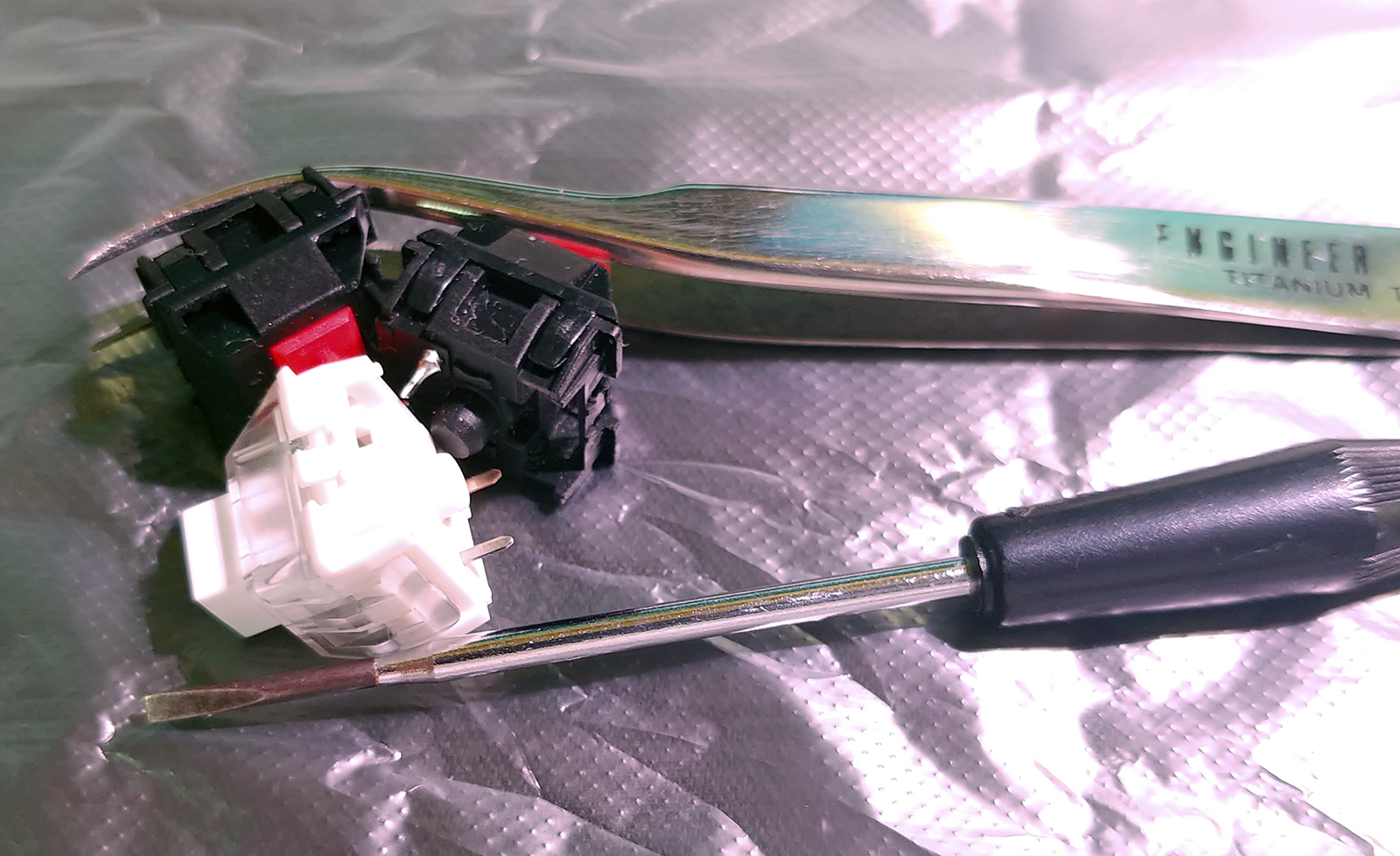

카일과 TTC 비교를 해보자면 외형은 크게 다르지 않다. 사각 프레이트에 고정되는 걸쇠 위치라거나 단자 위치, 중간 튀어나온 둥근 원형, LED 위치등 이런 구조의 스위치가 지금에 와서는 특별히 좋은것도 없지만 기계식이 선풍적인 인기를 끌면서(왜 인기 있는지 모르겠음) 체리사의 외형 구조 그대로 만들다보니 각각의 호환성은 매우 좋다. 그렇지만 제조사마다의 스위치 특색은 없다고 봐도 된다.(구조 생김세등이 달라야 뭔가 다른 맛이 나는데)

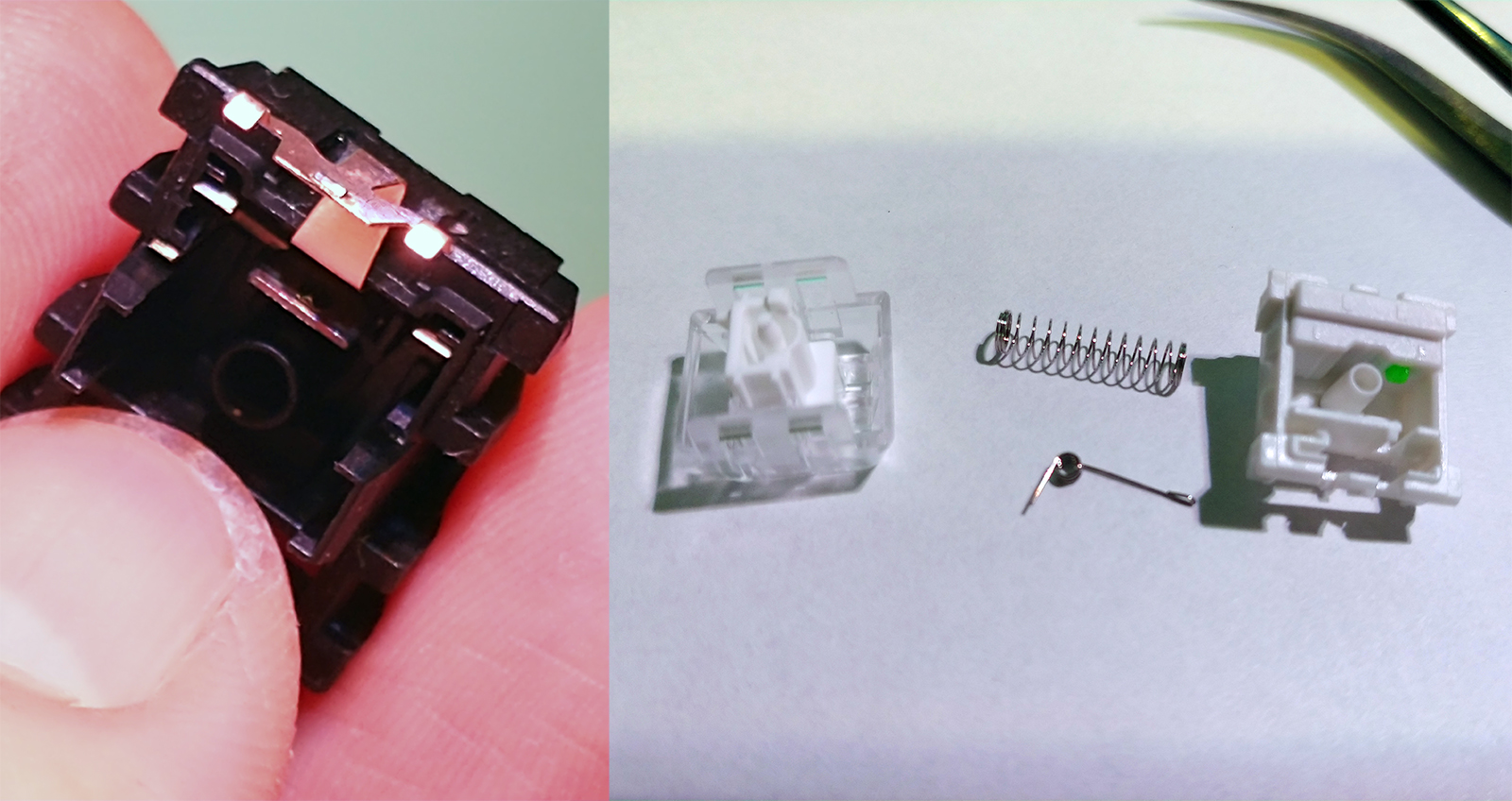

카일 스위치(우측)는 사진과 같이 접점부분이 별도 케이스로 덮혀서 녹색부분이 눌리면 접점이 붙게 되어 있다. 이부분이 마음에 들어서 구입하게 된것인데 IP56정도의 방수(?)가 될 수 있는 이유기도 하겠지만 기계식 스위치가 사용하지 않아도 미세먼지들이 들어가 접점이 금도금이 되던 뭐던 접점불량이 발생하게 된다. 이런 단점을 이 제품은 약간 해소한 구조다. (스위치 수명 8천만회 이런걸 믿는것은 아님. 백만회 누를동안 접점 고장만 안생겨도 평생 사용함)
그리고 수천만회 수명을 논하면서 TTC 제품의 전기접점 부분은 금도금도 아니고 접점 부위도 노출되어 있다. 축에서 먼지도 잘 들어가는 생김세라서 접점 불량이 쉽게 발생할 수 있으니 축에서 유입되는 먼지만이라도 잡으면 제품 수명이 비약적으로 증가할텐데 샤오미에 사용된 TTC스위치는 이부분에서 실패한거 같다.
모두 떼어냈으면 이제 조립을 해야 하는데 백플레인과 PCB는 스위치가 납땜되면서 고정되니 네모서리 부분에 위치한 스위치를 먼저 땜해서 고정시킨 후부터 시작한다
땜은 실수라도 하면 난감해지는 구조라서 두개의 다리중 한개씩만 먼저 납땜을 하는게 좋다. 그리고 플럭스 연기가 몸에 좋지 않으니 꼭 환풍기 있는곳에서 해야한다. 납은 무연납(이게 말이 되는 말인지는 모르겠지만 아무튼 납이 없는 납)을 쓰면 만져도 부담없다. 하지만 유연납은 낮은온도에도 땜질이 잘되고 땜 된곳이 잘 깨지지도 않아서(경도가 낮음) 좋지만 건강생각해서 무연납 쓰는것을 권장한다.

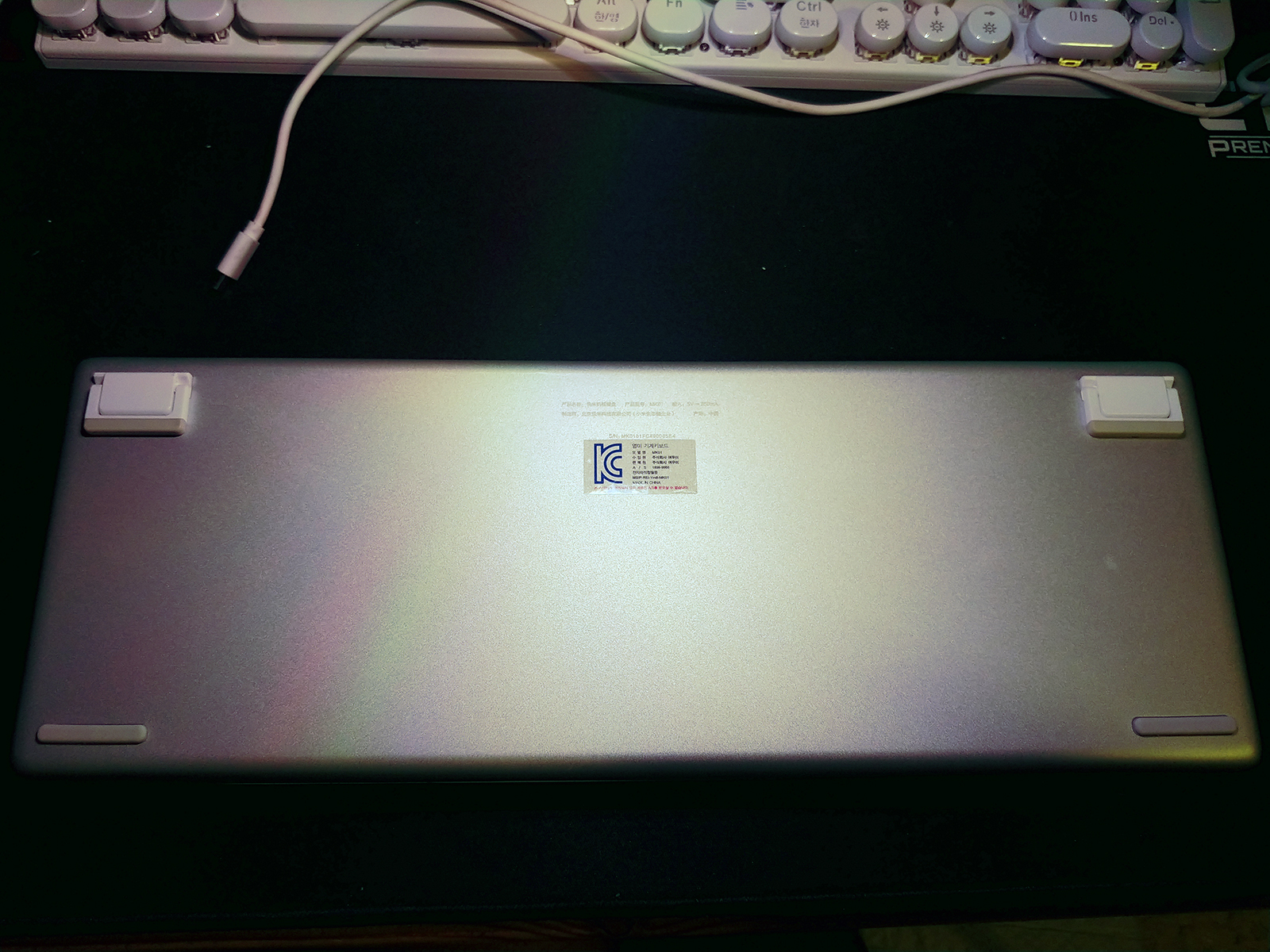

외형 케이스 조립은 별드라이버를 자기 위치에 잘 고정해주면 끝. 양면테잎도 모두 제거했기때문에 조립하는것은 더 쉽다.

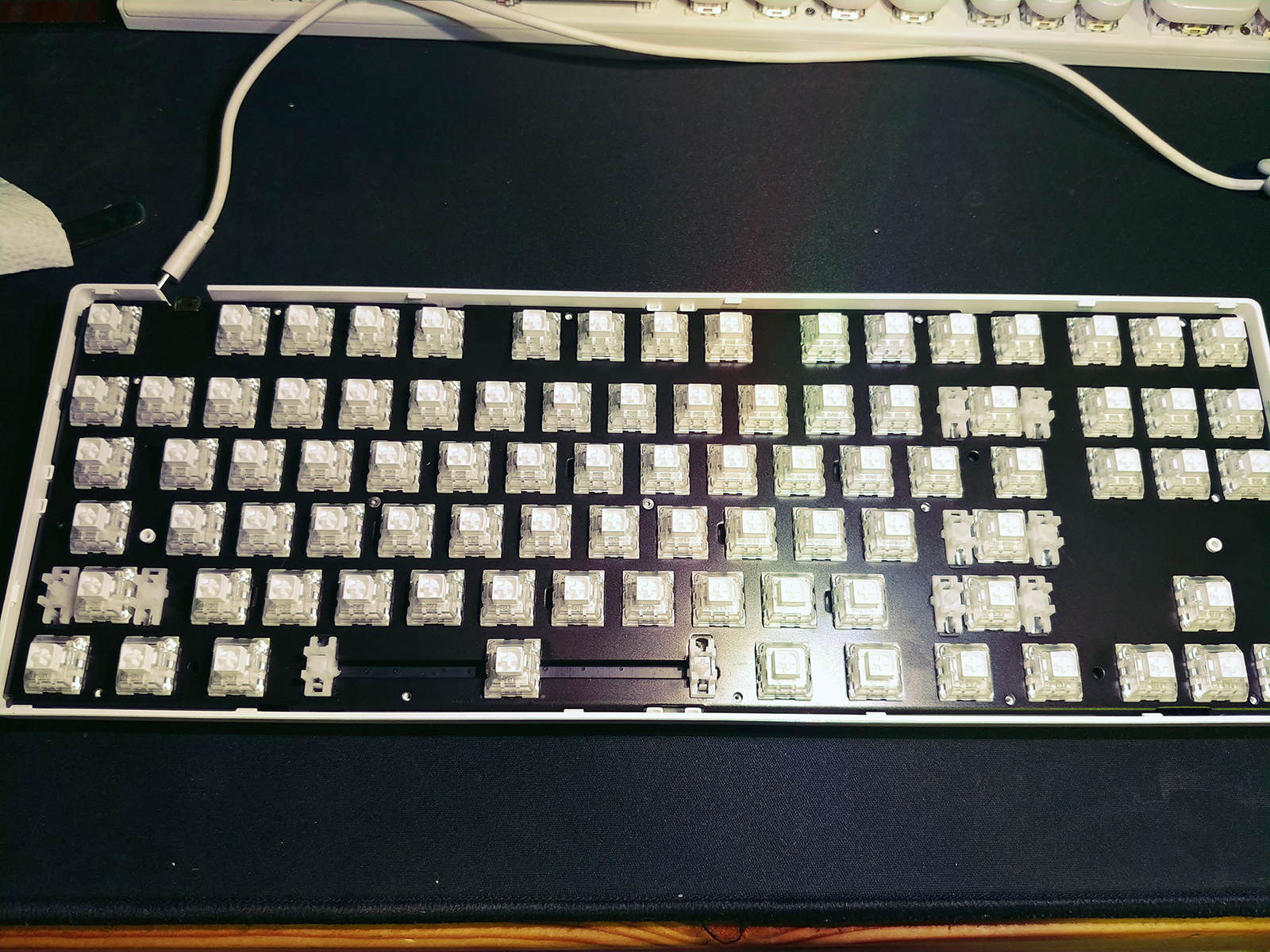

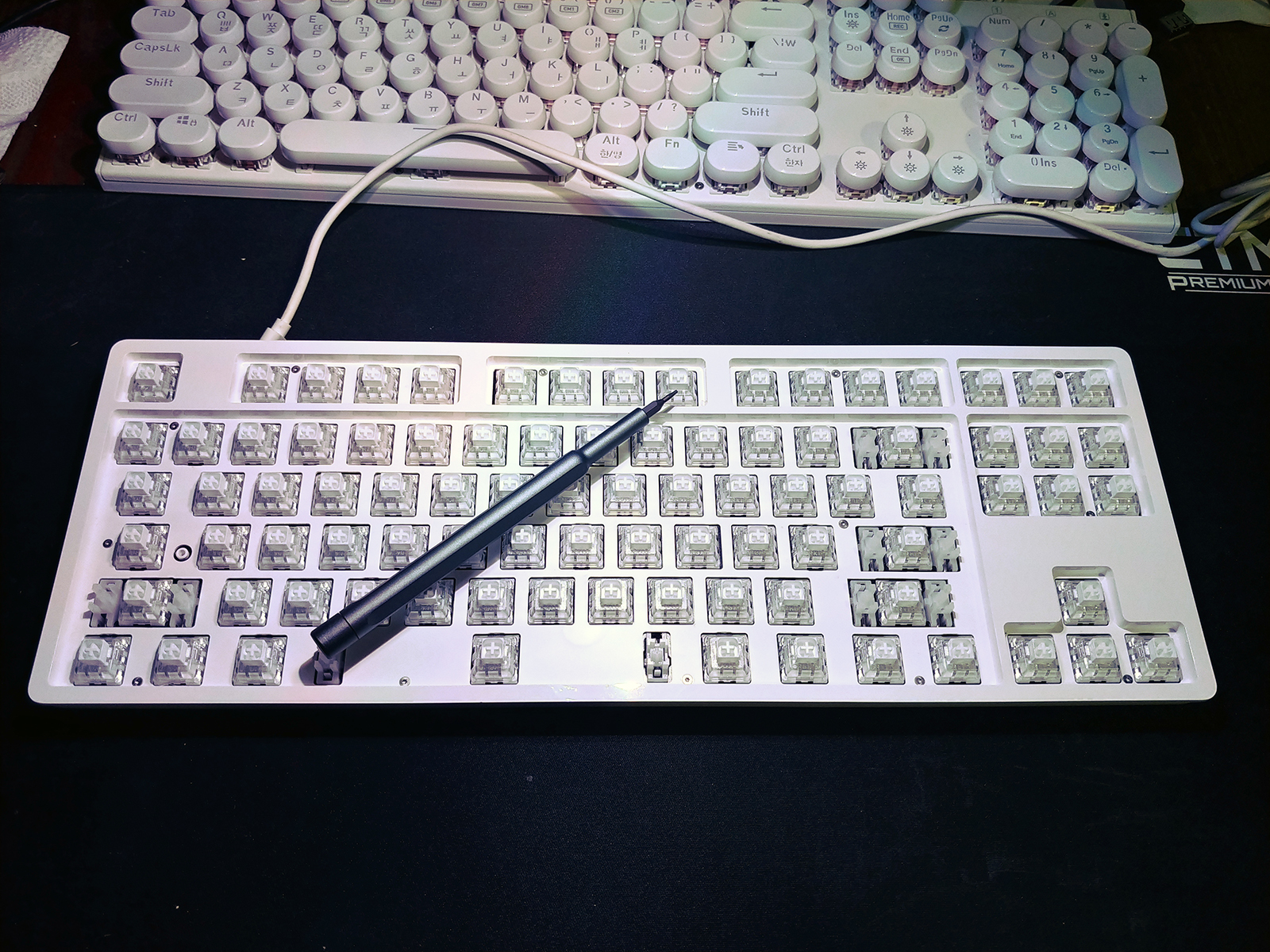

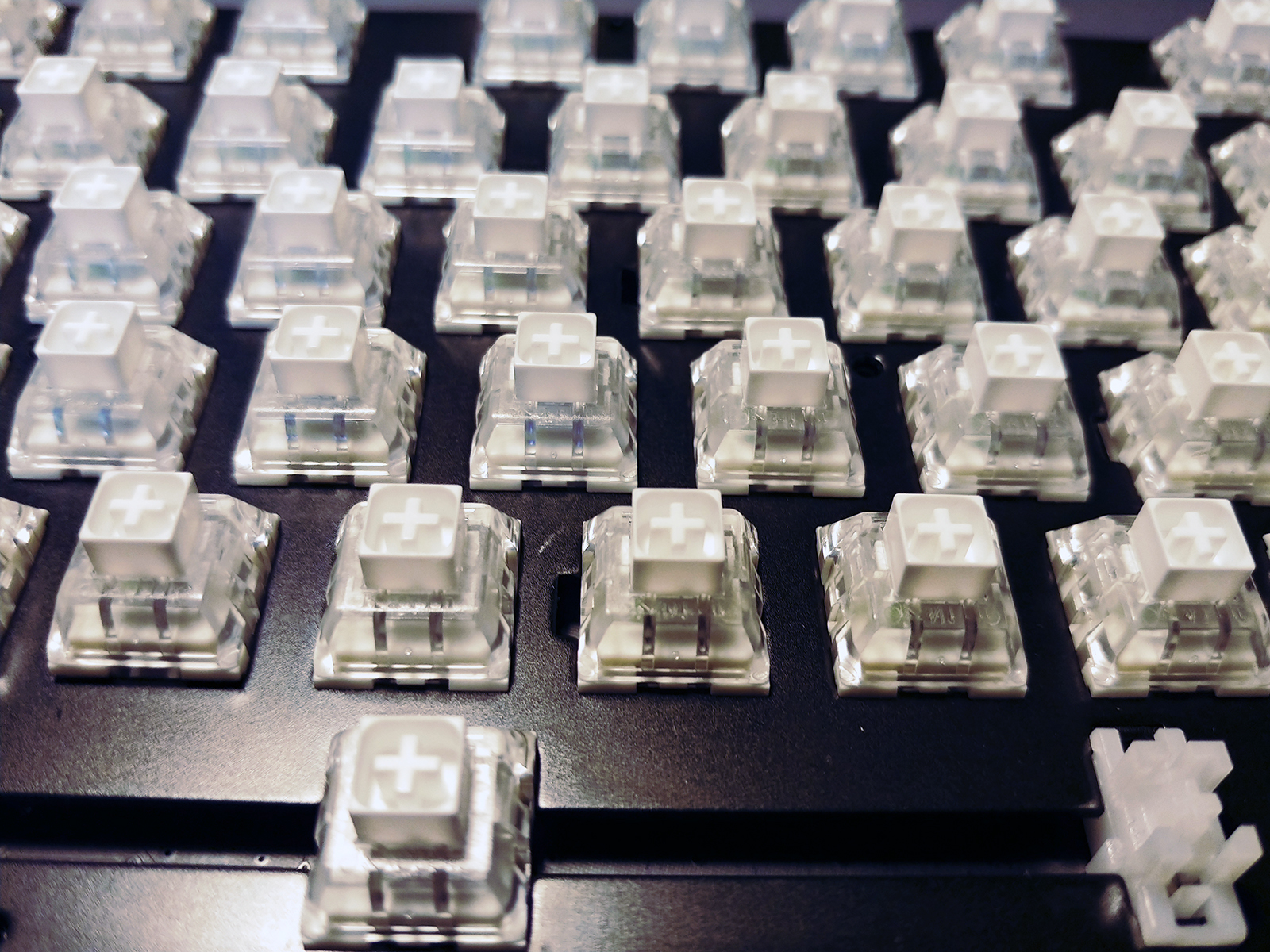

키캡이 없더라도 백축에 투명이라 그런지 흰색 케이스와 잘 어울린다.키캡 꼿으면 사라질 뷰(view)지만

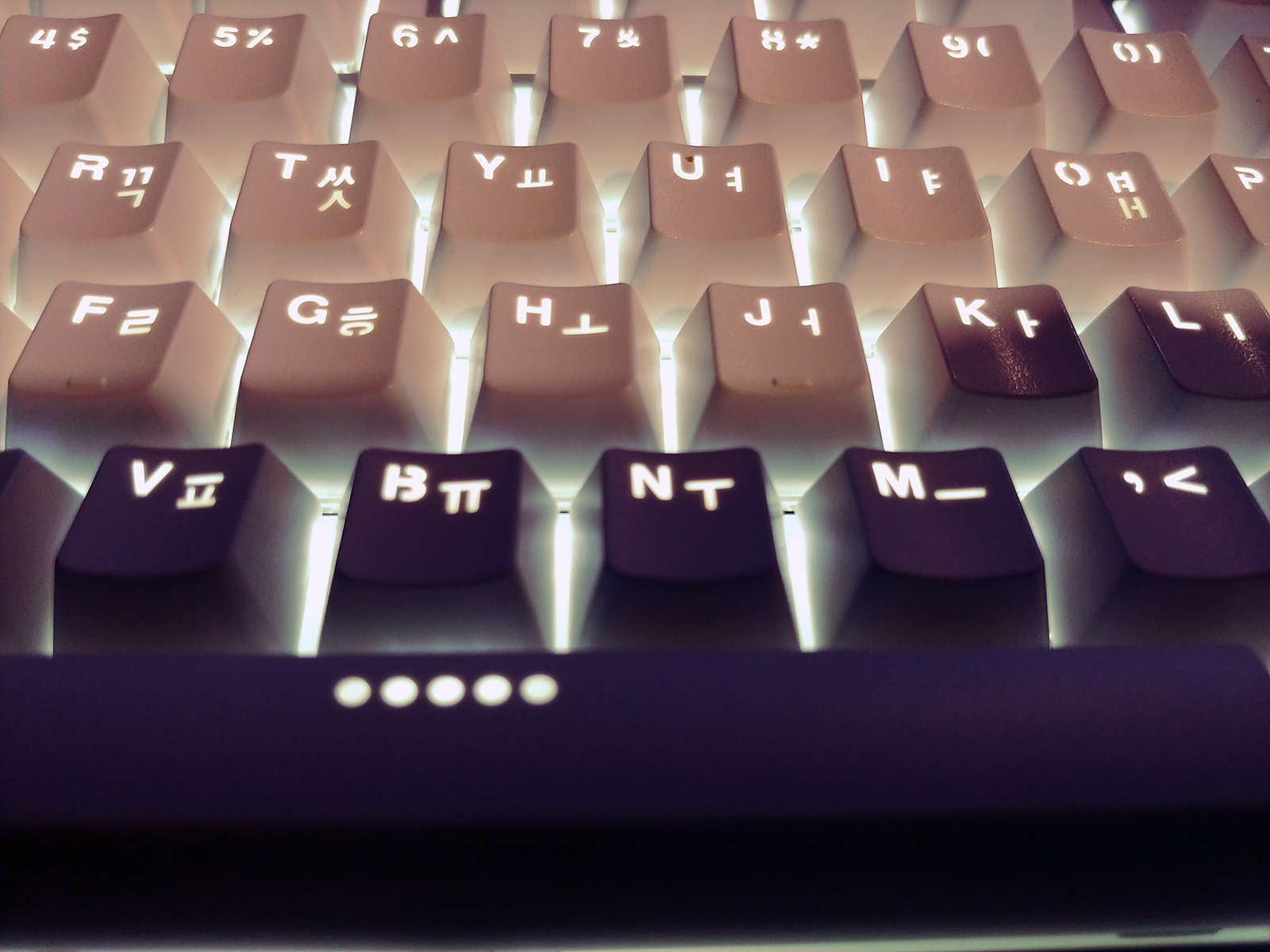

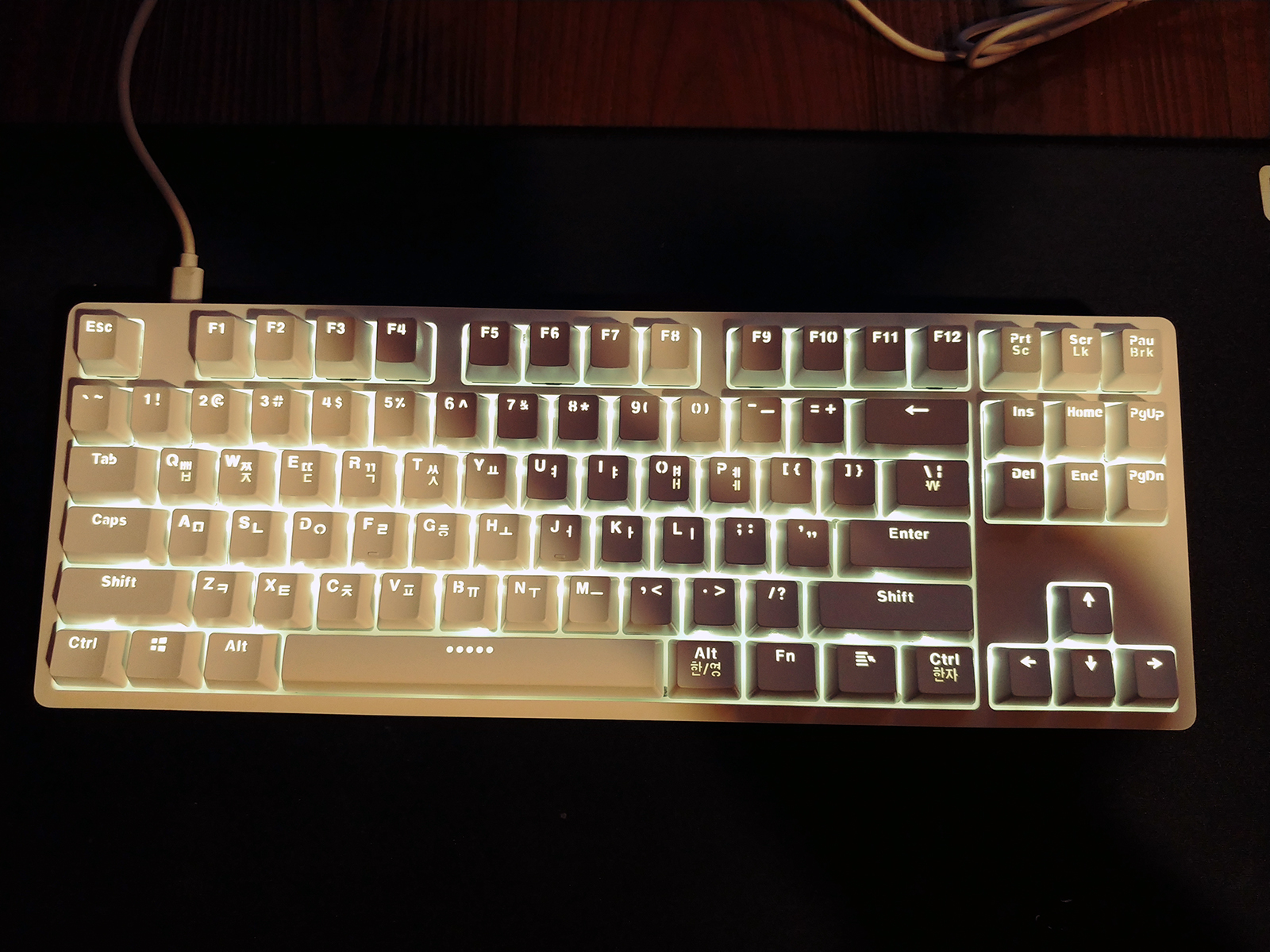

스위치가 투명이라서 기존 검은 스위치에 비하면 빛이 훨씬 강하게 느껴진다.

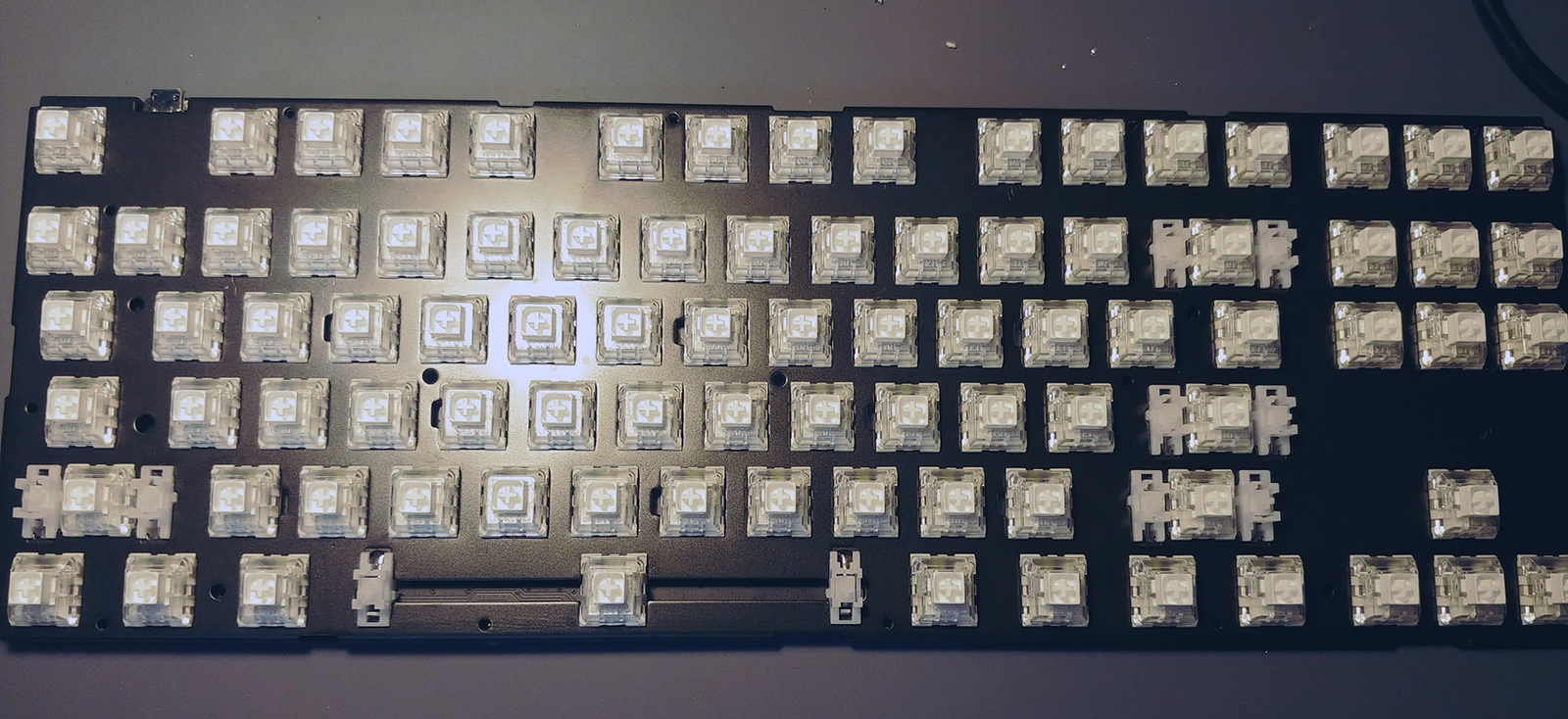

기존과 다른게 카일 백축 스위치의 위쪽은 투명이라서 제일 낮은 밝기를 켜도 전체적으로 밝다. 처음엔 LED 발기를 높게 올려놓은줄 착각을 할정도였다.(익숙해지면 시선은 사라짐) 스위치 틈세로 빛이 많이 나온다는 것도 좀 그렇지만(산만함이 증가됨) 이것 역시 시간이 조금 지나면 잊혀진다. (타이핑하다가 가끔 키 위치가 생각나지 않을때가 있는데 이때만 보면 그만)
[샤오미 키보드(Xiaomi MK01) 카일 박스 스위치(Kailh Box Red) 교체 후 소리]
키 소리는 기존 TTC 제품과 별 차이는 없지만 손끝의 미묘한 차이와 소리가 코딱지 만큼 다르다. 이건 좋다 나쁘다가 아닌 단순히 다른것일뿐이니 오해는 금물 (뭐가 좋냐 나쁘냐를 논하기엔 현재 제품들의 품질은 너무나 뛰어남)
