목록으로 가기..              전용 led 드라이버의 확실한 기능이 궁금합니다.
내용
(김판수)
삭제하기 | 수정하기



문의합니다.

http://kr.blog.yahoo.com/dosa81/215

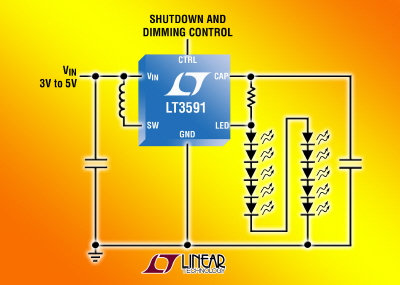

위의 사이트에 보면 led 드라이버가 있는데 이것으로 led 10개를 직렬로 연결해서 사용하니 전류는 총 25~30ma 라고 본다면 전압이 적어도 개당 2v로 보더라도 20v 이상은 되어야 가능한데 , 이 드라이버의 기능이 스텝업 이라면 20v 이상을 출력하다고 보이는데 , 그럼 3~5v 전압을 부스터하여 20v 를 낸다면 총 전력엔 변함이 없을것이고
다만 소비 시간이 확실히 줄어들것 같은데 ........ 어떤지 알고 싶습니다. 대개 이런회로들은 일반 디지털 전자에 사용되는듯한데 상당시간 작동하는것으로 알고 있습니다.

일반 건전지에 부스터 회로를 꾸며 사용하면 led를 몇개까지 사용은 가능한데 사용시간이 현저히 줄어드는것으로 알고 있습니다.
위의 전용 ic와 무슨 차이가 있습니까 ? 참으로 궁금합니다.

김종호
(2008-06-03)
[삭제]

부스터 회로를 꾸며서 사용하나 저 IC를 사용하나 사용시간은 동일합니다.
다만 효율이 어느것이 더 좋은지가 사용시간을 결정짓고
저런류는 모바일용으로 리듐전지에 맞춰서 나오는 IC입니다.(전체 면적을 줄이기 위한 제품임)

10개를 켠다면 저런것은 lcd백라이트용으로 많이 사용하겠죠.(일반 조명용으론 어둡습니다)

아무튼 저런류의 IC를 수급이 가능하다면 요즘은 대부분 다 저런 전용 chip을 쓰는 추세입니다.
일단 크기가 작고 구성이 간단하기때문에 여러모로 유리합니다.

문제는 전류가 낮기때문에 대전류용(파워LED류)엔 사용할수 없습니다.
저 역시 저전류용 드라이버를 만들었다면 저런 전용 chip을 썼을겁니다.

하지만 입력 전류는 led총 전력 + chip 효율의 총 전류를 반드시 공급해줘야 합니다. 그렇지 않으면 입력전압쪽 전압강하가 일어나기때문에 chip이 동작을 못하겠죠.

일반건전지란게 뭘 의미하는지 모르지만 1차전지는 3개를 써야 하고
2차는 3~4개를 써야 합니다.
(베터리 갯수가 홀수면 대부분 짝수로 판매하기때문에 사용하기 좋지 않습니다.)
저라면 리듐2차베터리류 한개로 끝낼듯 합니다만.
